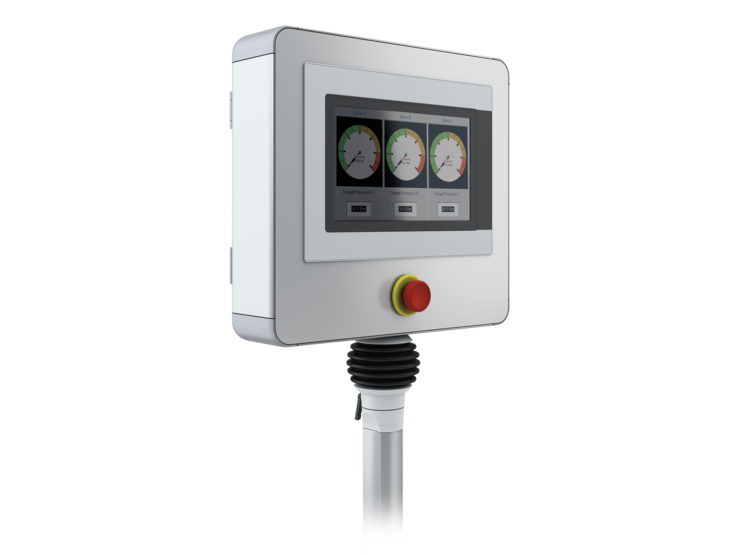

profiPANEL Standard
- Sistema económico: seis tamaños estándar con 90 mm de profundidad
- Plazos de entrega reducidos gracias a la disponibilidad de los componentes en el almacén
- Adecuada para elementos de instalación de 7 a 21 pulgadas
Descripción del producto
Variante económica de la serie de cajas de mando / HMI en 90 mm de profundidad. Para todos aquellos que tienen prisa, necesitan solo un tamaño de lote pequeño o no precisan una exactitud milimétrica: Para ellos hemos desarrollado el sistema «profiPANEL Standard». Seis tamaños estándar a partir del perfil básico 90 con placa frontal de acabado personalizado, en los que se puede montar cualquier PC de panel o pulsadores y conmutadores adicionales. El panel trasero está provisto de cerraduras y bisagras (en el lado más largo de la caja). profiPANEL Standard puede suministrarse en un breve plazo de tiempo y tiene un buen precio.
Las ventajas del «profiPANEL Standard» de un vistazo:
• Seis tamaños estándar económicos, compatibles con ordenadores de panel de hasta 21 pulgadas
• Alternativa económica gracias a la estandarización
• Plazos de entrega reducidos gracias a la disponibilidad de los componentes en el almacén
• Elaboración de la placa frontal conforme a las especificaciones del cliente
• Ideal también para cantidades de pedido reducidas
• Grado de protección IP 54
En cuatro sencillos pasos para la adaptación perfecta de la caja de mando económica:
- Seleccionar el tamaño de la caja en función de los elementos que se tiene previsto instalar en ella.
- Establecer el mecanizado que se desea de la placa frontal.
- Establecer la posición de la fijación del brazo portante.
- Seleccionar el elemento o los elementos de agarre opcionales. En los lados o solo abajo.
Descripción general del producto
| Imagen | Nombre del artículo | Tipo | Número de artículo | Longitud | Anchura | Altura | Solicitud | Detalles |
|---|---|---|---|---|---|---|---|---|
 | profiPANEL Standard | 7“ | 331.090.005 | 300 | 300 | 90 | Detalles | |
 | profiPANEL Standard | 8“-9“ | 331.090.006 | 330 | 330 | 90 | Detalles | |
 | profiPANEL Standard | 10“-12“ | 331.090.001 | 400 | 400 | 90 | Detalles | |
 | profiPANEL Standard | 12“-15“ | 331.090.002 | 520 | 400 | 90 | Detalles | |
 | profiPANEL Standard | 15“-17“ | 331.090.003 | 520 | 520 | 90 | Detalles | |
 | profiPANEL Standard | 17“-21“ | 331.090.004 | 600 | 520 | 90 | Detalles |
Datos técnicos
| Tamaños de caja | Seis tamaños estándar |
| L x W x H 400 x 400 x 90 mm para componentes internos a 7'' L x W x H 330 x 330 x 90 mm para componentes internos de 8'' a 9'' L x W x H 400 x 400 x 90 mm para componentes internos de 10'' a 12'' L x W x H 400 x 520 x 90 mm para componentes internos de 12'' a 15'' L x W x H 520 x 520 x 90 mm para componentes internos de 15'' a 17'' L x W x H 520 x 600 x 90 mm para componentes internos de 17'' a 21'' | |
| Más información | Diseño purista de múltiples variables para máquinas modernas Placa frontal montada prácticamente sin bordes y a ras, unida a la caja de forma permanente |
| Caja | Aluminio extruido |
| Cubreesquinas de PA, RAL 7035, 9005, 3020, 5017 | |
| Placas frontales estándar: Aluminio de 3 mm, Al Mg 1, anodizado en plata | |
| Placas frontales procesadas, lasered, grabadas o impresas | |
| Opcional: Asa de perfiles de PA, RAL 7035 y aluminio extruido | |
| Cierre de la caja (estándar): Cerraduras y bisagras exteriores (en el lado más largo de la caja) | |
| Fijación | Con acoplamiento am ROLEC Sistemas de brazo portante |
| Componentes internos | Contornos de inserción para tuercas elásticas M4/M5 |
| Tipo de protección | IP 54 / EN 60529 |
| Superficie | Anodizada |
| Servicio ROLEC | Aproveche nuestro Oferta de servicio integral de cajas listas para montar |
Preguntas frecuentes
El grado de protección necesario depende de las condiciones ambientales a las que esté expuesta la carcasa. ROLEC ofrece, en función del producto, grados de protección que van desde IP 54 hasta IP 69K, lo que permite soluciones para las más diversas aplicaciones: desde entornos de producción con polvo hasta la limpieza a alta presión.
Las cajas ROLEC están diseñadas para un uso continuado en entornos industriales exigentes. La resistencia mecánica viene determinada, entre otros factores, por el índicedeprotección IK y depende del material, el diseño y el ámbito de aplicación.
Estaremos encantados de recomendarle la solución de caja más adecuada para sus necesidades mecánicas.
Sí. Si lo desea, le entregamos la carcasa completamente mecanizada y lista para montar.
Entre nuestros servicios se incluyen, entre otros:
• Taladrado, fresado y roscado
• Aberturas para pantallas y elementos de mando
• Integración de componentes HMI
• Grabados, así como serigrafía e impresión digital
• Acabados superficiales personalizados
De este modo, obtendrá una solución completa lista para su instalación de un único proveedor.
La resistencia de una carcasa depende del material utilizado y de las condiciones de uso concretas.
Entre los factores que influyen se encuentran, por ejemplo:
• Productos químicos y detergentes
• Radiación UV
• Humedad y agua salada
• Temperatura
• Cargas mecánicas
Su persona de contacto le ayudará a seleccionar el material adecuado para su aplicación.
Dependiendo del producto, existen diferentes homologaciones y certificaciones disponibles.
Entre ellas se incluyen, entre otras:
• Grados de protección IP
• Homologación UL
• Homologación DNV
• Homologación CSA
Estaremos encantados de comprobar de forma individual qué certificaciones están disponibles para el producto que desee.
Sí. ROLEC ofrece diversas opciones para personalizar el color de sus carcasas, carcasas de IHM y sistemas de brazos de soporte.
En función de la aplicación, entre otras opciones, son posibles:
• Recubrimientos en polvo en prácticamente todos los tonos RAL
• Pinturas líquidas de dos componentes
• Recubrimientos altamente resistentes a la intemperie
• Acabados superficiales como SurTec 650
El recubrimiento adecuado depende de las condiciones ambientales y de sus requisitos de diseño.
Sí. Además de nuestra amplia gama estándar, ofrecemos numerosas posibilidades de personalización.
Nuestras series son especialmente flexibles, por ejemplo:
• multiPANEL
• profiPANEL
• mobilCASE
Además, en casos concretos, también fabricamos tamaños especiales específicos para cada proyecto y diseños a medida del cliente.
Sí. Muchas carcasas de ROLEC son ideales para su uso con teclados de membrana, ya que la tapa incorpora de serie un hueco para alojarlos.
Si lo desea, le suministramos la carcasa que elija, incluyendo un teclado de membrana a medida, así como otros componentes, como pantallas o láminas frontales. Todos los elementos se adaptan con precisión a su aplicación y se montan de forma profesional.
Sí. ROLEC ofrece diversos métodos para el marcado duradero y de alta calidad de sus carcasas.
Entre ellos se incluyen, entre otros:
• Serigrafía
• Impresión digital
• Grabados
• Logotipos de empresa y marcados personalizados
El rotulado se adapta con precisión a su identidad corporativa y a sus requisitos técnicos.
Sí. Dada la gran variedad de series de carcasas, materiales y opciones de equipamiento, le recomendamos sin duda alguna que solicite un asesoramiento personalizado.
Nuestros expertos le ayudarán a elegir la solución de carcasa más adecuada y le acompañarán desde la idea inicial hasta el producto final. En muchos países también le ofrecemos asesoramiento directamente in situ. Encuentre aquí a sus personas de contacto.
Sí. Además de una amplia gama estándar, ROLEC también desarrolla y fabrica soluciones de carcasas a medida para las más diversas aplicaciones.
En función del proyecto, ofrecemos, entre otras cosas:
• Acabados personalizados •
Dimensiones especiales
• Colores y acabados especiales
• Rotulación a medida
• Integración de elementos de mando y pantallas
• Soluciones completas listas para montar
Incluso a partir de pequeñas cantidades, desarrollamos junto con usted una solución que se adapta exactamente a sus necesidades.
Nuestras carcasas para HMI/IPC están diseñadas para la integración de numerosos Panel-PC y paneles de control disponibles en el mercado.
Entre ellos se incluyen, entre otros, sistemas de:
• Beckhoff
• B&R
• Siemens
• Phoenix Contact
• Allen-Bradley
• ASEM
También se pueden integrar sin problemas muchos otros fabricantes. Estaremos encantados de comprobar la compatibilidad de su panel y recomendarle la solución de carcasa más adecuada.
El plazo de entrega depende de la serie de carcasas elegida y del alcance del mecanizado solicitado. Muchas carcasas estándar están disponibles en un plazo breve. Las soluciones personalizadas que requieran mecanizado, rotulación o montaje necesitan algo más de tiempo, dependiendo del proyecto.
Gracias a nuestra planta de fabricación en Alemania y a unos procesos de producción eficientes, podemos llevar a cabo proyectos personalizados en plazos cortos. Estaremos encantados de indicarle el plazo de entrega para la versión que desee.
Sí. Si lo desea, ROLEC le ofrece mucho más que una carcasa vacía.
Nos encargamos, entre otras cosas, de:
• el mecanizado
• el montaje de componentes
• la instalación de pantallas
• la integración de teclados de membrana
• el montaje de componentes HMI •
rotulaciones personalizadas y acabados superficiales
Recibirá una solución completa lista para su instalación, adaptada exactamente a su aplicación. De este modo, reducirá el esfuerzo de montaje, ahorrará tiempo y se beneficiará de un único interlocutor durante todo el proyecto.
Sí. Muchas carcasas ROLEC se han diseñado específicamente para la integración de pantallas, pantallas táctiles y componentes HMI.
Si lo desea, nos encargamos de todo el mecanizado, incluyendo el recorte para la pantalla, la fijación, el cristal de la pantalla o el teclado de membrana. De este modo, obtendrá una solución completa lista para montar, adaptada de forma óptima a su concepto de manejo.
Las cajas ROLEC suelen tener índices de protección muy elevados. Dependiendo de la serie, están disponibles los índices de protección IP 66, IP 67, IP 68 (1,2 m; 2 h) e IP 69K, que ofrecen una protección fiable contra el agua y el polvo.
Que una carcasa sea apta para salpicaduras de agua, inmersión temporal o limpieza con chorro de alta presión o de vapor depende del grado de protección correspondiente. Estaremos encantados de ayudarle a elegir la clase de protección IP adecuada.
Sí. Si lo desea, estaremos encantados de facilitarle una muestra de nuestros productos.
Además, le ayudamos en el desarrollo de prototipos y nos encargamos de su fabricación, incluyendo el mecanizado, el rotulado o el equipamiento personalizado. De este modo, se pueden comprobar de forma fiable el ajuste y el funcionamiento antes incluso de la producción en serie.
ROLEC ofrece, de un mismo proveedor, carcasas para interfaces hombre-máquina (HMI) y sistemas de brazos de soporte perfectamente adaptados entre sí.
En función de la aplicación, se utilizan los siguientes sistemas:
• profiPLUS 50: brazos de soporte de diseño para cargas ligeras y medias
• profiPLUS 70: brazos de soporte de diseño para cargas medias y pesadas
• taraSMART: moderno sistema de brazos de soporte con canalización de cables integrada
• taraPLUS: solución económica para numerosas aplicaciones
industriales • QUADRO 50: sistema de brazos de soporte robusto para cargas
medias • QUADRO 80: sistema de brazos de soporte robusto para cargas pesadas
Nuestros sistemas de brazos de soporte permiten un tendido seguro de los cables, una gran estabilidad y una colocación ergonómica de los dispositivos de control. Estaremos encantados de ayudarle a elegir la combinación adecuada de carcasa y brazo de soporte.
