conTROL
- Económica y resistente, con blindaje EMC integrado
- Ideal para todo tipo de equipos de control industrial

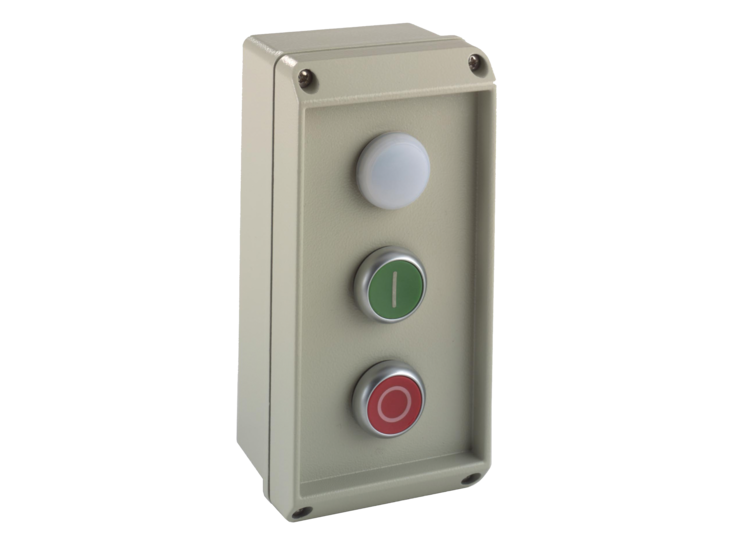

- Tapa especial con marco integrado que protege los botones de control
Descripción del producto
conTROL es una caja CEM extremadamente robusta que dispone de un apantallamiento CEM estándar sin costosa junta conductora. Mediante el contorno dentado entre la tapa y la parte inferior se establece un contacto continuo. Perfecta para todo tipo de elementos industriales que necesiten una protección CEM especial. Está disponible una tapa con un cuello perimetral extra alto con un elegante biselado para proteger los botones o interruptores del frontal de la caja. La caja es resistente a las inclemencias meteorológicas y estanca al agua. En el interior van dispuestas cúpulas de fijación para recibir placas de montaje, rieles portantes o platinas. ROLEC también ofrece racores de cable adecuados.
Descripción general del producto
Datos técnicos
| Tamaños de caja | 4 |
| Otras informaciones | Alto apantallamiento de perturbaciones (homologación CEM de Uni-Hannover) El cuello protege las teclas de mando e información |
| Económica, ya que no son necesarias costosas juntas conductoras Amplia oferta de accesorios | |
| Caja | Aleación de fundición a presión de aluminio: |
| EN AC-44300 DIN EN 1706 | |
| (GD Al Si 12/DIN 1725) | |
| Grado de deformación 1° > las dimensiones interiores se reducen hasta la base de la caja en 1° de forma circundante | |
| Fijación | Canales de fijación separados fuera de la cámara estanca |
| Instalación en el cuadro de distribución mediante juego de montaje | |
| Elementos de instalación | Roscas de fijación M4 en los nervios laterales y el fondo de la caja y posibilidad de fijación en la tapa |
| Tipo de protección | IP 66 / EN 60529 |
| Opcional: IP 67 / NEMA 4 | |
| Junta | Junta conformada de TPE, sin silicona |
| Opcional: Junta de silicona | |
| Tornillos de la tapa | Acero fino 1.4567, imperdibles |
| Superficie | Esmaltado en polvo RAL 7032 |
| Opcional: Colores especiales | |
| Opcional: Protección contra la corrosión | |
| Servicio ROLEC | Aproveche nuestra oferta de servicio completo de cajas listas para montar |
Ejemplos de aplicación
Preguntas frecuentes
El grado de protección necesario depende de las condiciones ambientales a las que esté expuesta la carcasa. ROLEC ofrece, en función del producto, grados de protección que van desde IP 54 hasta IP 69K, lo que permite soluciones para las más diversas aplicaciones: desde entornos de producción con polvo hasta la limpieza a alta presión.
Las cajas ROLEC están diseñadas para un uso continuado en entornos industriales exigentes. La resistencia mecánica viene determinada, entre otros factores, por el índicedeprotección IK y depende del material, el diseño y el ámbito de aplicación.
Estaremos encantados de recomendarle la solución de caja más adecuada para sus necesidades mecánicas.
Sí. Si lo desea, le entregamos la carcasa completamente mecanizada y lista para montar.
Entre nuestros servicios se incluyen, entre otros:
• Taladrado, fresado y roscado
• Aberturas para pantallas y elementos de mando
• Integración de componentes HMI
• Grabados, así como serigrafía e impresión digital
• Acabados superficiales personalizados
De este modo, obtendrá una solución completa lista para su instalación de un único proveedor.
La resistencia de una carcasa depende del material utilizado y de las condiciones de uso concretas.
Entre los factores que influyen se encuentran, por ejemplo:
• Productos químicos y detergentes
• Radiación UV
• Humedad y agua salada
• Temperatura
• Cargas mecánicas
Su persona de contacto le ayudará a seleccionar el material adecuado para su aplicación.
Sí. ROLEC ofrece diversas opciones para personalizar el color de sus carcasas, carcasas de IHM y sistemas de brazos de soporte.
En función de la aplicación, entre otras opciones, son posibles:
• Recubrimientos en polvo en prácticamente todos los tonos RAL
• Pinturas líquidas de dos componentes
• Recubrimientos altamente resistentes a la intemperie
• Acabados superficiales como SurTec 650
El recubrimiento adecuado depende de las condiciones ambientales y de sus requisitos de diseño.
Sí. Además de nuestra amplia gama estándar, ofrecemos numerosas posibilidades de personalización.
Nuestras series son especialmente flexibles, por ejemplo:
• multiPANEL
• profiPANEL
• mobilCASE
Además, en casos concretos, también fabricamos tamaños especiales específicos para cada proyecto y diseños a medida del cliente.
Sí. ROLEC ofrece diversos métodos para el marcado duradero y de alta calidad de sus carcasas.
Entre ellos se incluyen, entre otros:
• Serigrafía
• Impresión digital
• Grabados
• Logotipos de empresa y marcados personalizados
El rotulado se adapta con precisión a su identidad corporativa y a sus requisitos técnicos.
Sí. Dada la gran variedad de series de carcasas, materiales y opciones de equipamiento, le recomendamos sin duda alguna que solicite un asesoramiento personalizado.
Nuestros expertos le ayudarán a elegir la solución de carcasa más adecuada y le acompañarán desde la idea inicial hasta el producto final. En muchos países también le ofrecemos asesoramiento directamente in situ. Encuentre aquí a sus personas de contacto.
Sí. Además de una amplia gama estándar, ROLEC también desarrolla y fabrica soluciones de carcasas a medida para las más diversas aplicaciones.
En función del proyecto, ofrecemos, entre otras cosas:
• Acabados personalizados •
Dimensiones especiales
• Colores y acabados especiales
• Rotulación a medida
• Integración de elementos de mando y pantallas
• Soluciones completas listas para montar
Incluso a partir de pequeñas cantidades, desarrollamos junto con usted una solución que se adapta exactamente a sus necesidades.
Sí. ROLEC ofrece cajas especiales con protección EMC que protegen de forma fiable los componentes electrónicos sensibles frente a las interferencias electromagnéticas. Las series conFORM y conTROL son cajas estándar con protección EMC únicas, para las que no se necesita ninguna solución de sellado adicional costosa.
Además, dependiendo del producto, se utilizan diferentes conceptos de blindaje, como juntas conductoras o un recubrimiento especial de compatibilidad electromagnética. Por ello, muchas de nuestras carcasas son especialmente adecuadas para aplicaciones con altos requisitos de compatibilidad electromagnética. ¡Estaremos encantados de asesorarle en la elección de la solución de compatibilidad electromagnética más adecuada!
El plazo de entrega depende de la serie de carcasas elegida y del alcance del mecanizado solicitado. Muchas carcasas estándar están disponibles en un plazo breve. Las soluciones personalizadas que requieran mecanizado, rotulación o montaje necesitan algo más de tiempo, dependiendo del proyecto.
Gracias a nuestra planta de fabricación en Alemania y a unos procesos de producción eficientes, podemos llevar a cabo proyectos personalizados en plazos cortos. Estaremos encantados de indicarle el plazo de entrega para la versión que desee.
Sí. Si lo desea, ROLEC le ofrece mucho más que una carcasa vacía.
Nos encargamos, entre otras cosas, de:
• el mecanizado
• el montaje de componentes
• la instalación de pantallas
• la integración de teclados de membrana
• el montaje de componentes HMI •
rotulaciones personalizadas y acabados superficiales
Recibirá una solución completa lista para su instalación, adaptada exactamente a su aplicación. De este modo, reducirá el esfuerzo de montaje, ahorrará tiempo y se beneficiará de un único interlocutor durante todo el proyecto.
Para su uso en exteriores, ROLEC ofrece diversas series de cajas de aluminio, plástico o poliéster. La solución más adecuada depende de las condiciones ambientales concretas, como la radiación UV, la humedad, la temperatura o los efectos químicos.
Muchas de nuestras cajas cumplen con altos índices de protección, hasta IP 69K, y están diseñadas específicamente para un uso prolongado en exteriores. Estaremos encantados de ayudarle a elegir la solución de caja más adecuada.
Sí. Muchas cajas ROLEC están diseñadas para un uso continuado en exteriores y cuentan con una elevada resistencia a los rayos UV.
Dependiendo de la serie de cajas, se utilizan materiales especialmente seleccionados o recubrimientos superficiales de alta calidad que conservan a largo plazo el color, la funcionalidad y la estabilidad, incluso bajo una intensa radiación solar. Estaremos encantados de asesorarle de forma personalizada sobre qué modelo es el más adecuado para su aplicación.
El rango de temperatura admisible depende de la serie de carcasas correspondiente y del material utilizado.
Dependiendo del modelo, nuestras carcasas son aptas tanto para temperaturas ambientales muy bajas como para altas. Además del material, las juntas, los acabados y la situación de montaje también influyen en el rango de temperatura admisible.
Estaremos encantados de recomendarle la carcasa más adecuada para sus condiciones de uso.
Las cajas ROLEC suelen tener índices de protección muy elevados. Dependiendo de la serie, están disponibles los índices de protección IP 66, IP 67, IP 68 (1,2 m; 2 h) e IP 69K, que ofrecen una protección fiable contra el agua y el polvo.
Que una carcasa sea apta para salpicaduras de agua, inmersión temporal o limpieza con chorro de alta presión o de vapor depende del grado de protección correspondiente. Estaremos encantados de ayudarle a elegir la clase de protección IP adecuada.
Sí. Si lo desea, estaremos encantados de facilitarle una muestra de nuestros productos.
Además, le ayudamos en el desarrollo de prototipos y nos encargamos de su fabricación, incluyendo el mecanizado, el rotulado o el equipamiento personalizado. De este modo, se pueden comprobar de forma fiable el ajuste y el funcionamiento antes incluso de la producción en serie.
