conTROL
- Boitier CEM en aluminium robuste et économique
- Idéal pour tous types de montages industriels

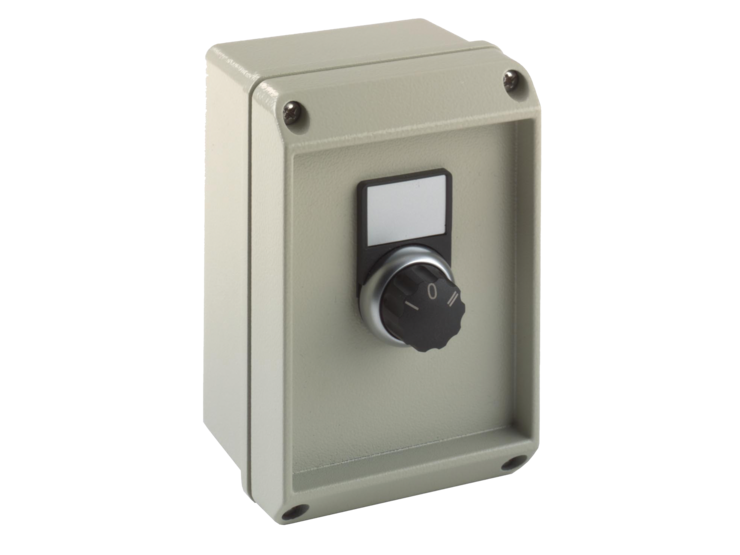

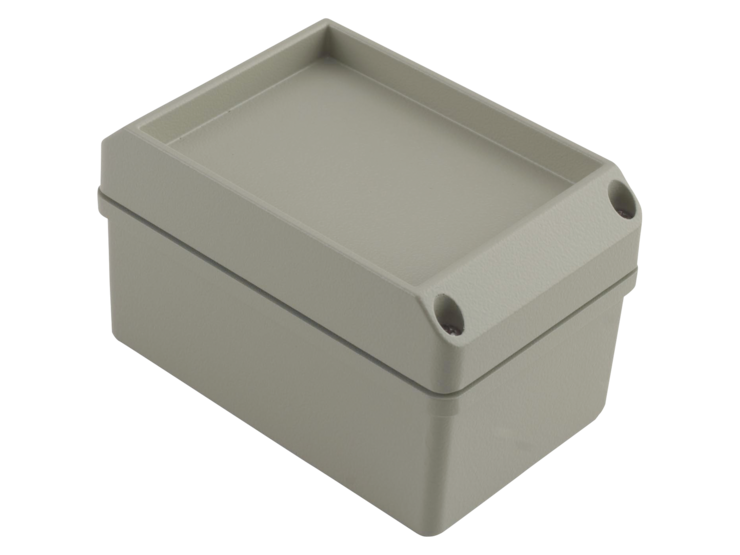

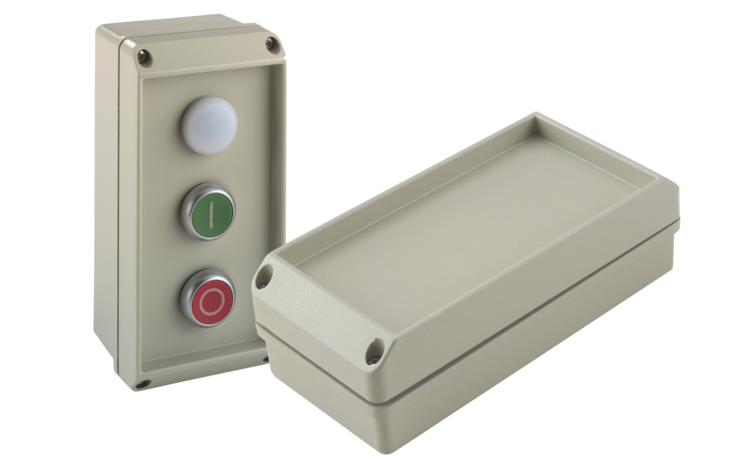

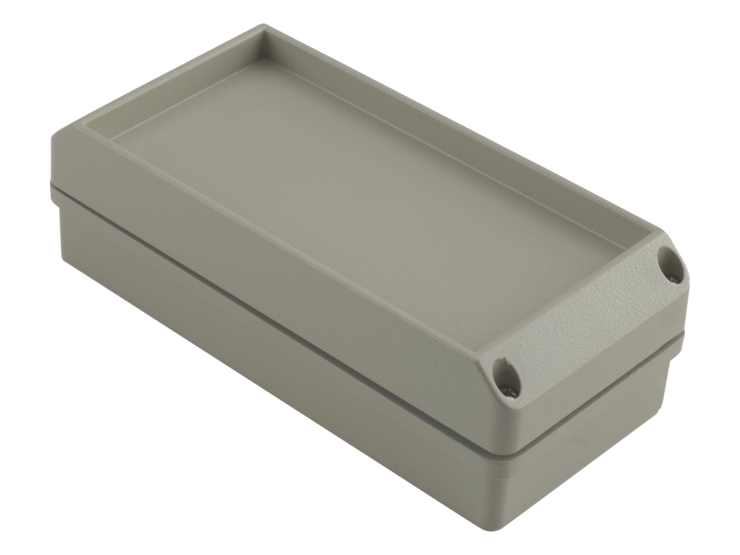

- Couvercle spécial à bords surélevés protégeant les boutons
Description du produit
conTROL est un boitier CEM extrêmement robuste jouissant d'un blindage électromagnétique standard sans recours à un joint onéreux. Le contact se fait grâce à système de contour denté entre le couvercle et la partie inférieure. Il s'adapte à tous types de montages industriels nécessitant un blindage électromagnétique. Pour protéger les boutons ou les interrupteurs sur le dessus du boitier, il est possible de monter un couvercle doté de bords surélevés et d'un chanfrein élégant. Le boitier est étanche et aux intempéries. L'intérieur du boitier est équipé de plots de fixation permettant la fixation de plaques de montage, de rails support ou de circuits imprimés. ROLEC fournit également les presse-étoupes correspondants.
Données techniques
| Dimensions | 4 |
| Informations supplémentaires | Bonne protection contre les perturbations électromagnétiques (tests CEM réalisés par l'Université de Hanovre) Les bords surélevés protègent les touches de commande |
| Prix très avantageux, ce boitier ne nécessite pas de joint coûteux Large gamme d'accessoires | |
| Boitier | Alliage en fonte d'aluminium |
| EN AC-44300 DIN EN 1706 | |
| (GD Al Si 12/DIN 1725) | |
| Inclinaison de démoulage de 1°, les cotes intérieures diminuent de 1° sur tous les côtés jusqu'au fond du boitier. | |
| Fixation | Canaux de vissage séparés en dehors du volume étanche |
| Montage du tableau de commande à l'aide du kit de montage | |
| Aménagement intérieur | Inserts M4 au fond du boitier et possibilités de fixation à l'intérieur du couvercle |
| Type de protection | IP 66 / EN 60529 |
| Option : IP 67 / NEMA 4 | |
| Joint | Joint moulé TPE, sans silicone |
| Option : Joint en silicone | |
| Vis de couvercle : | Acier inoxydable 1.4567, imperdables |
| Surface : | Peinture pulvériséeRAL 7032 gris silex |
| Option : Couleurs spéciales | |
| Option : Peinture anticorrosion | |
| Services ROLEC | Demandez notre Offre de service complet pour des boitiers prêts à l'emploi |
Exemples d'application
Foire aux questions
L'indice de protection requis dépend des conditions environnementales auxquelles le boîtier est exposé. ROLEC propose, selon les produits, des indices de protection allant de IP 54 à IP 69K et offre ainsi des solutions adaptées aux applications les plus diverses, des environnements de production poussiéreux au nettoyage à haute pression.
Les boîtiers ROLEC sont conçus pour une utilisation en continu dans des environnements industriels exigeants. Leur résistance mécanique est notamment caractérisée par l'indicedeprotectionIK et dépend du matériau, de la conception et du domaine d'application.
Nous nous ferons un plaisir de vous recommander la solution de boîtier la mieux adaptée à vos exigences mécaniques.
Oui. Sur demande, nous livrons votre boîtier entièrement usiné et prêt à être monté.
Notre gamme de prestations comprend notamment :
• perçage, fraisage et filetage
• découpes pour écrans et éléments de commande
• intégration de composants IHM
• gravures ainsi qu’impression sérigraphique et numérique
• finitions de surface personnalisées
Vous bénéficiez ainsi d’une solution complète prête à être installée, fournie par un seul et même prestataire.
La résistance d'un boîtier dépend du matériau utilisé et des conditions d'utilisation.
Parmi les facteurs d'influence, on peut citer :
• les produits chimiques et les produits de nettoyage
• le rayonnement UV
• l'humidité et l'eau salée
• la température
• les contraintes mécaniques
Votre interlocuteur personnel vous aidera à choisir le matériau adapté à votre application.
Oui. ROLEC propose différentes options pour personnaliser la couleur de vos boîtiers, boîtiers IHM et systèmes de bras de support.
Selon l'application, les options suivantes sont notamment disponibles :
• Revêtements par poudrage dans pratiquement toutes les teintes RAL
• Peintures liquides 2K
• Revêtements hautement résistants aux intempéries
• Finitions de surface telles que SurTec 650
Le revêtement approprié dépend des conditions environnementales et de vos exigences en matière de conception.
Oui. Outre notre vaste gamme standard, nous proposons de nombreuses possibilités de personnalisation.
Nos gammes sont notamment très flexibles :
• multiPANEL
• profiPANEL
• mobilCASE
De plus, nous réalisons également, au cas par cas, des dimensions spéciales adaptées à chaque projet et des constructions sur mesure.
Oui. ROLEC propose différents procédés pour un marquage durable et de haute qualité de vos boîtiers.
Parmi celles-ci, on trouve notamment :
• la sérigraphie
• l'impression numérique
• la gravure
• les logos d'entreprise et les marquages personnalisés
Le marquage est adapté avec précision à votre identité visuelle et à vos exigences techniques.
Oui. Compte tenu de la grande diversité des gammes de boîtiers, des matériaux et des options d'équipement, nous vous recommandons vivement de bénéficier d'un conseil personnalisé.
Nos experts vous aideront à choisir la solution de boîtier la mieux adaptée et vous accompagneront de l'idée initiale au produit fini. Dans de nombreux pays, nous vous conseillons également directement sur place. Retrouvez ici vos interlocuteurs personnels.
Oui. Outre une gamme standard très complète, ROLEC développe et fabrique également des solutions de boîtiers sur mesure pour les applications les plus diverses.
En fonction du projet, nous réalisons notamment :
• Usinages personnalisés
• Dimensions spéciales
• Couleurs et finitions spéciales
• Marquages personnalisés
• Intégration d'éléments de commande et d'écrans
• Solutions complètes prêtes à monter
Même pour de petites quantités, nous développons avec vous une solution parfaitement adaptée à vos besoins.
Oui. ROLEC propose des boîtiers CEM spéciaux qui protègent efficacement les composants électroniques sensibles contre les perturbations électromagnétiques. Les séries conFORM et conTROL sont des boîtiers CEM standard uniques en leur genre, qui ne nécessitent aucune solution d'étanchéité supplémentaire coûteuse.
Selon le produit, différents concepts de blindage sont également utilisés, par exemple des joints conducteurs ou un revêtement CEM spécial. De ce fait, bon nombre de nos boîtiers sont particulièrement adaptés aux applications présentant des exigences élevées en matière de compatibilité électromagnétique. Nous nous ferons un plaisir de vous conseiller dans le choix de la solution CEM la mieux adaptée !
Le délai de livraison dépend de la série de boîtiers choisie ainsi que de l'étendue des opérations d'usinage souhaitées. De nombreux boîtiers standard sont disponibles rapidement. Les solutions sur mesure nécessitant un usinage mécanique, un marquage ou un assemblage requièrent un peu plus de temps, selon le projet.
Grâce à notre site de production en Allemagne et à des processus de fabrication efficaces, nous sommes en mesure de réaliser des projets sur mesure dans des délais courts. Nous nous ferons un plaisir de vous indiquer le délai de livraison correspondant à la version que vous souhaitez.
Oui. Si vous le souhaitez, ROLEC vous fournit bien plus qu'un simple boîtier vide.
Nous nous chargeons notamment :
• de l'usinage mécanique
• du montage des composants
• de l'installation des écrans
• de l'intégration de claviers à membrane
• du montage des composants IHM
• des marquages personnalisés et des finitions de surface
Vous recevez une solutioncomplète prête à être installée, parfaitement adaptée à votre application. Vous réduisez ainsi les efforts de montage, gagnez du temps et bénéficiez d’un interlocuteur unique tout au long du projet.
Pour une utilisation en extérieur, ROLEC propose différentes séries de boîtiers en aluminium, en plastique ou en polyester. Le choix de la solution la plus adaptée dépend des conditions environnementales spécifiques, telles que le rayonnement UV, l'humidité, la température ou les agressions chimiques.
Bon nombre de nos boîtiers répondent à des indices de protection élevés allant jusqu'à IP 69K et sont spécialement conçus pour une utilisation en extérieur à long terme. Nous nous ferons un plaisir de vous aider à choisir la solution de boîtier la mieux adaptée.
Oui. De nombreux boîtiers ROLEC sont conçus pour une utilisation permanente en extérieur et présentent une grande résistance aux UV.
Selon la série de boîtiers, on utilise des matériaux spécialement sélectionnés ou des revêtements de surface haut de gamme qui préservent durablement la couleur, la fonctionnalité et la stabilité, même en cas d'exposition intense au soleil. Nous nous ferons un plaisir de vous conseiller individuellement sur le modèle le mieux adapté à votre application.
La plage de température admissible dépend de la série de boîtiers concernée et du matériau utilisé.
Selon le modèle, nos boîtiers conviennent aussi bien aux températures ambiantes très basses qu’aux températures élevées. Outre le matériau, les joints, les finitions et la configuration de montage influencent également la plage de température admissible.
Nous nous ferons un plaisir de vous recommander le boîtier adapté à vos conditions d’utilisation.
Les boîtiers ROLEC présentent généralement des indices de protection très élevés. Selon la série, les indices de protection IP 66, IP 67, IP 68 (1,2 m ; 2 h) et IP 69K sont disponibles et offrent une protection fiable contre l'eau et la poussière.
C'est l'indice de protection correspondant qui détermine si un boîtier est adapté aux projections d'eau, à une immersion temporaire ou à un nettoyage à haute pression ou à la vapeur. Nous nous ferons un plaisir de vous aider à choisir l'indice de protection IP adapté.
Oui. Sur simple demande, nous vous fournissons volontiers un échantillon de nos produits.
De plus, nous vous accompagnons dans le développement de prototypes et nous nous chargeons de leur fabrication, y compris l'usinage mécanique, le marquage ou les finitions personnalisées. Cela permet de vérifier de manière fiable l'ajustement et le fonctionnement avant même la production en série.
