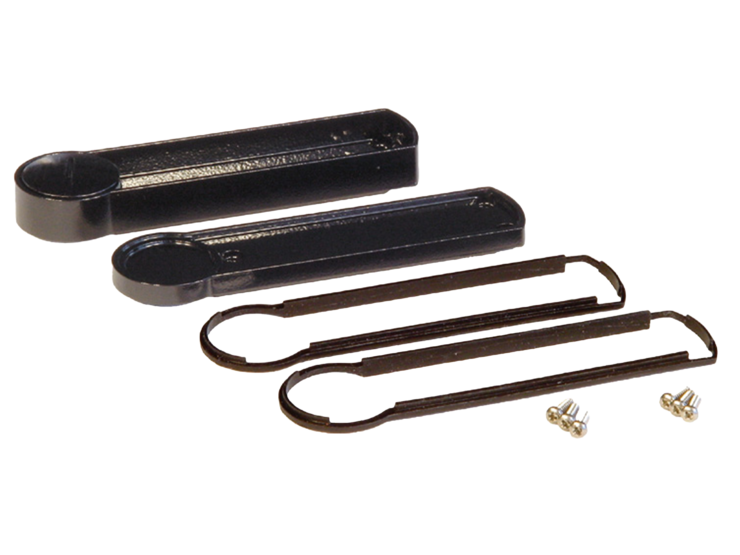

Kit coperchio terminale DK - 1 coperchio terminale profondo con tappo a vite M16, 1 coperchio terminale piatto, 2 guarnizioni in TPE, fissaggi

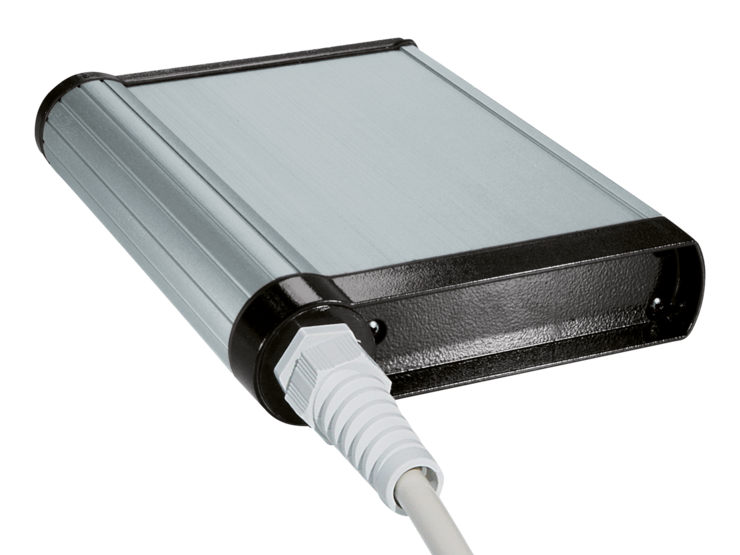

Adattatore accessorio con pressacavo M16 (sostituisce il tappo a vite)

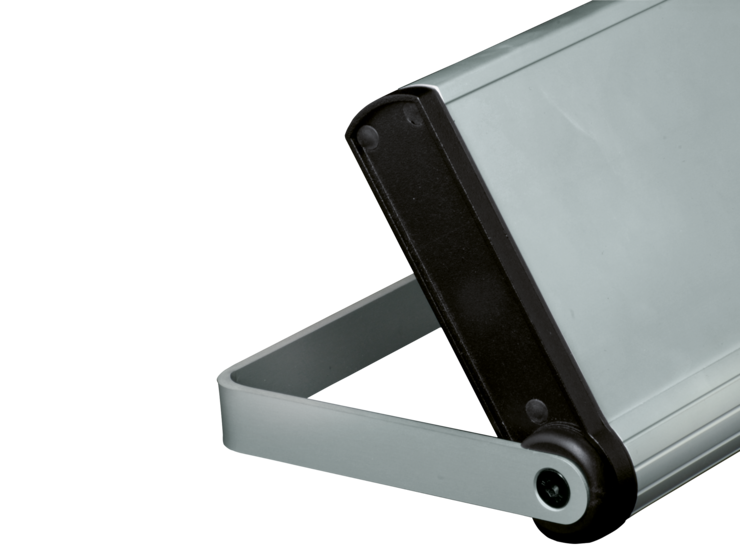

Supporto inclinabile regolabile opzionale

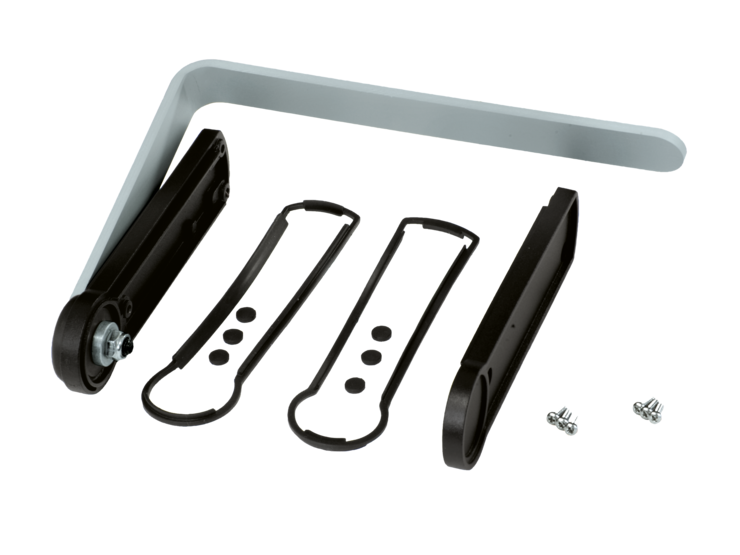

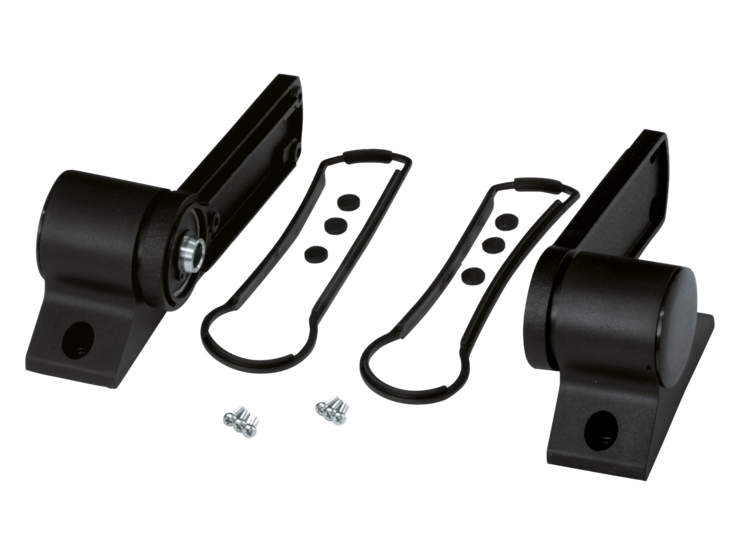

Kit supporto ABF - 2 coperchi terminali piatti con supporto inclinabile

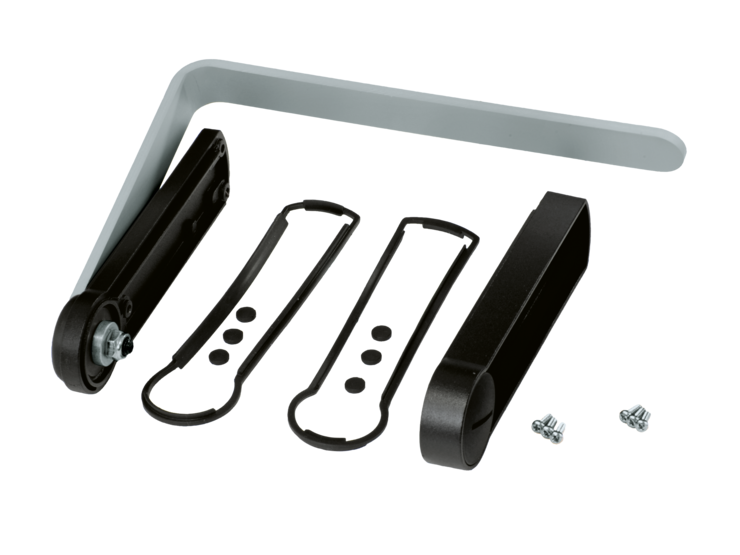

Kit supporto ABK - coperchio terminale piatto con supporto inclinabile, coperchio terminale profondo con spina M16

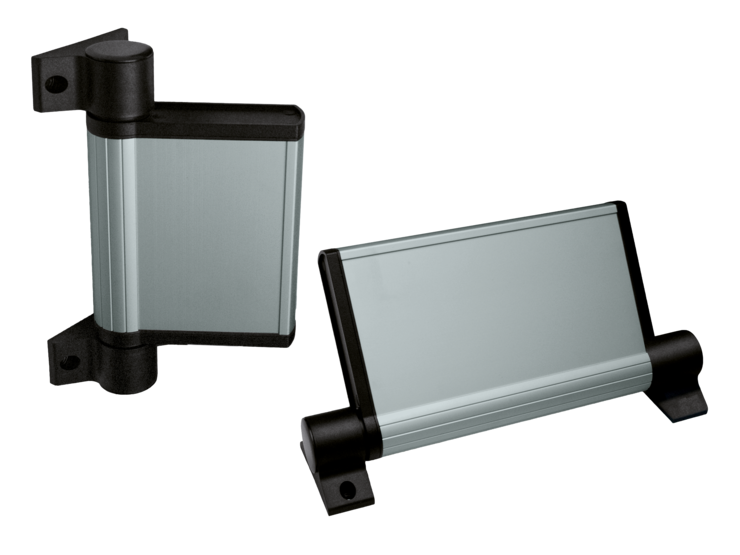

Staffe di montaggio pivot a parete/scrivania opzionali
Set di montaggio girevole WH - con 2 coperchi terminali piatti

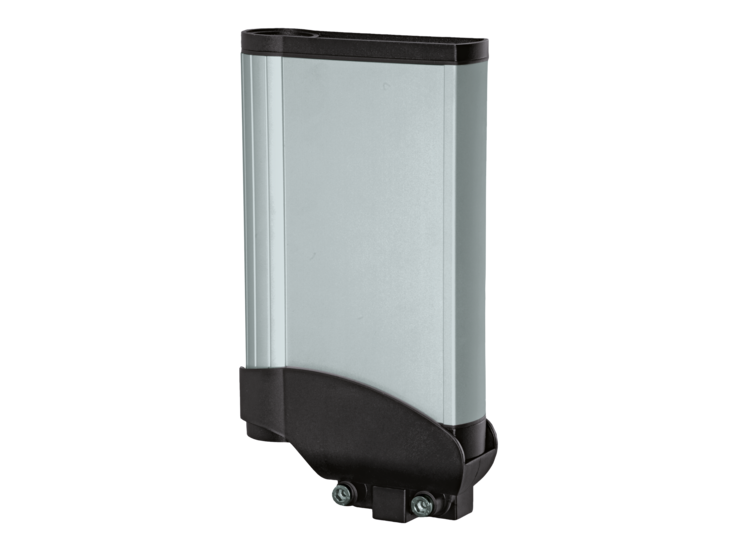

Supporto per riporre l'unità su una macchina o a parete

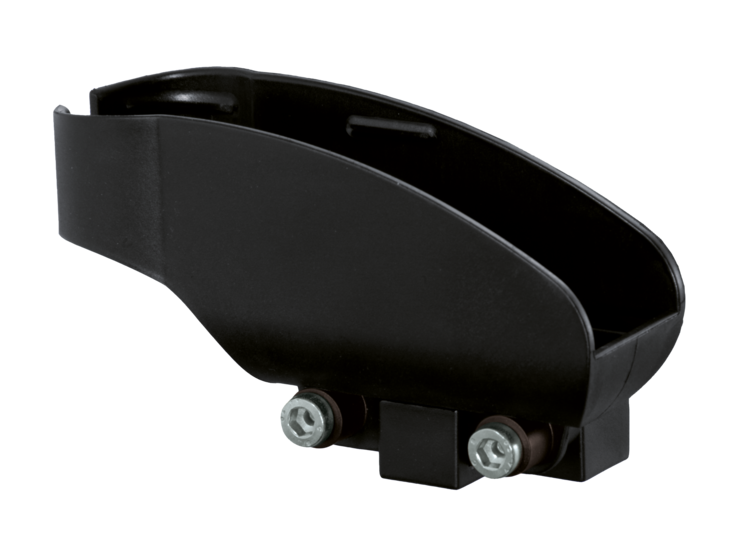

Set di accessori CH - supporto per custodia

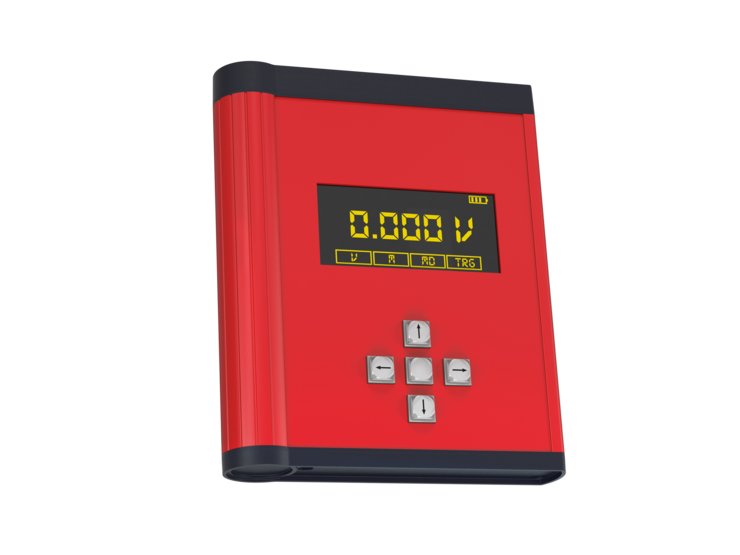

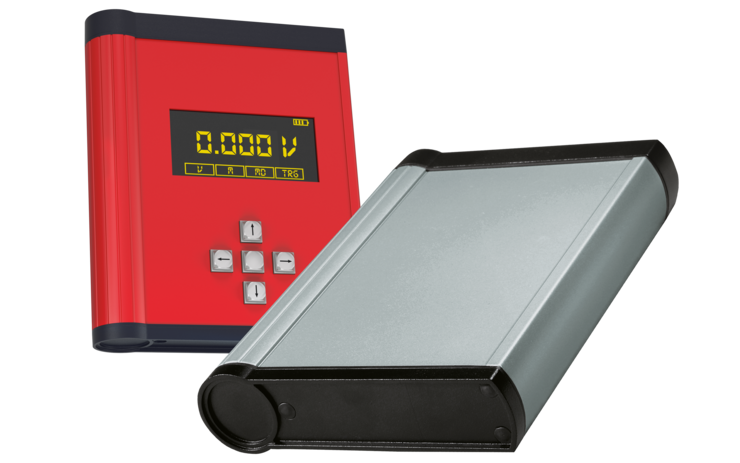

Custodie versatili in alluminio estruso per dispositivi elettronici portatili

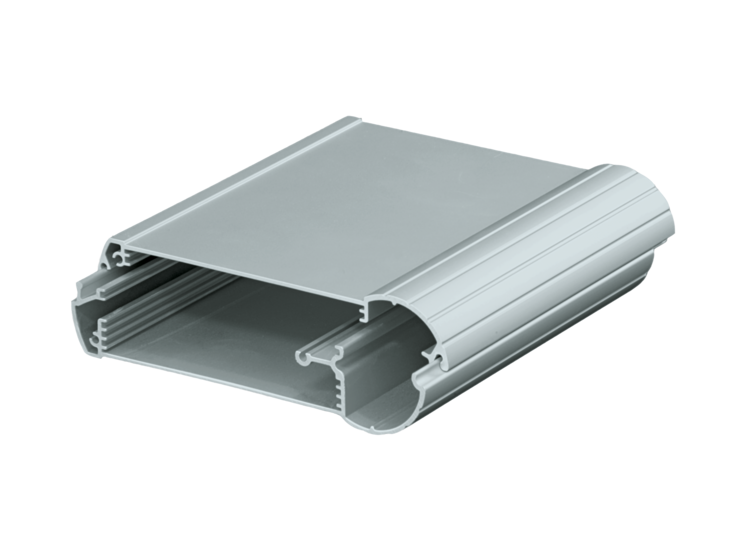

Profilo di custodia chiuso in 1 parte per PCB a scorrimento (IP 65)

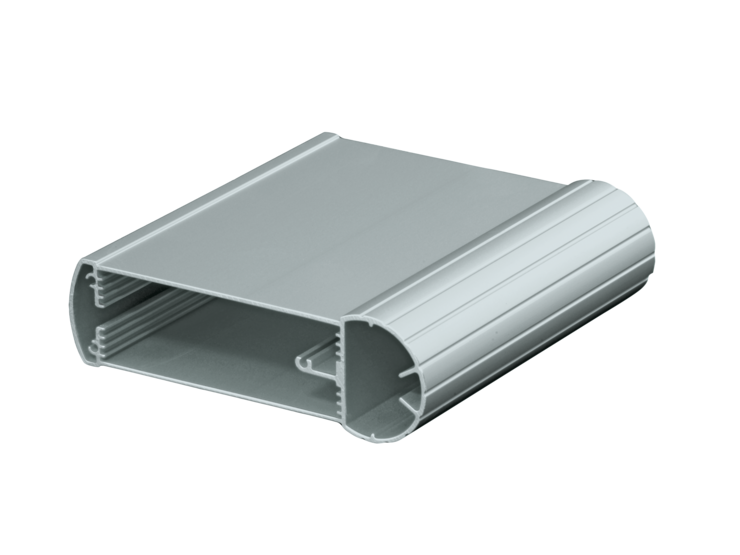

Profili di custodia aperti in 2 parti per il montaggio di schede PCB con tastiere, display, ecc. (IP 54)

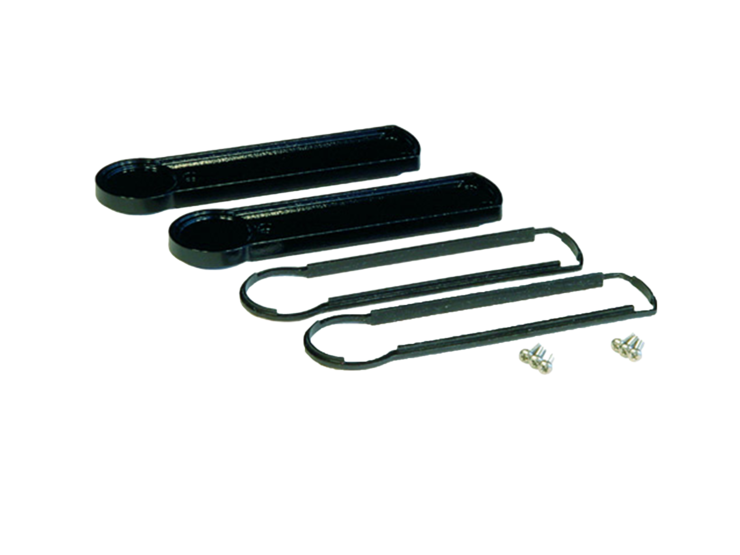

Kit coperchio terminale DF - 2 coperchi terminali piatti, 2 guarnizioni in TPE, fissaggi

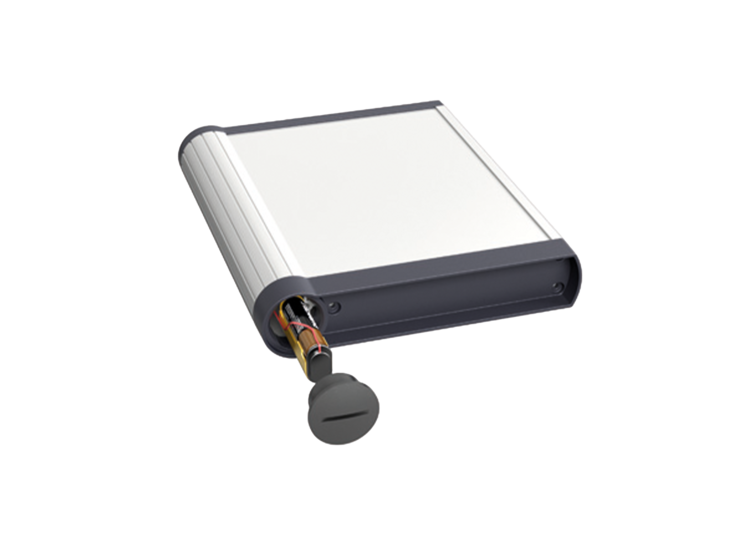

Spina M16 (con coperchio terminale profondo) dà accesso al vano batteria nei profili

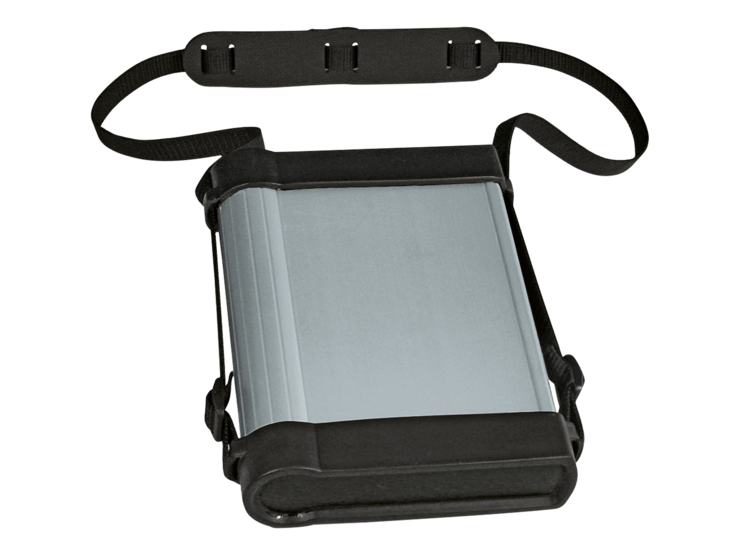

Set di accessori PK - tracolla con cappucci di protezione per il trasporto dell'unità

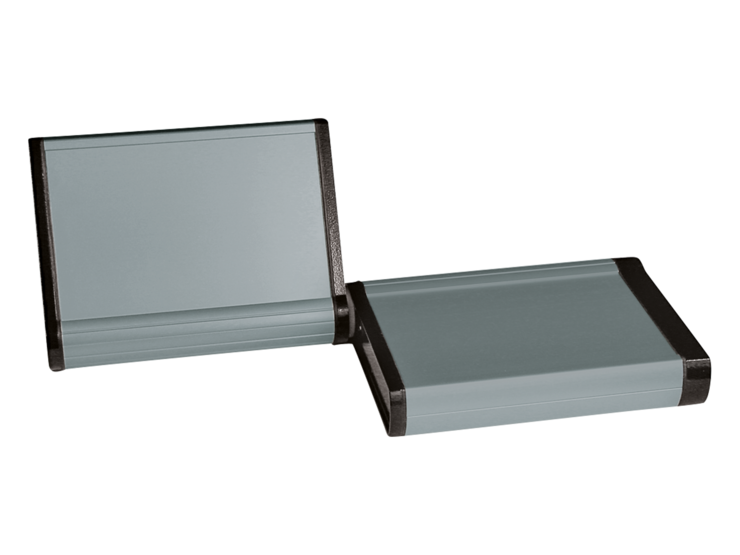

Kit di combinazione PG - collega due profili di custodia

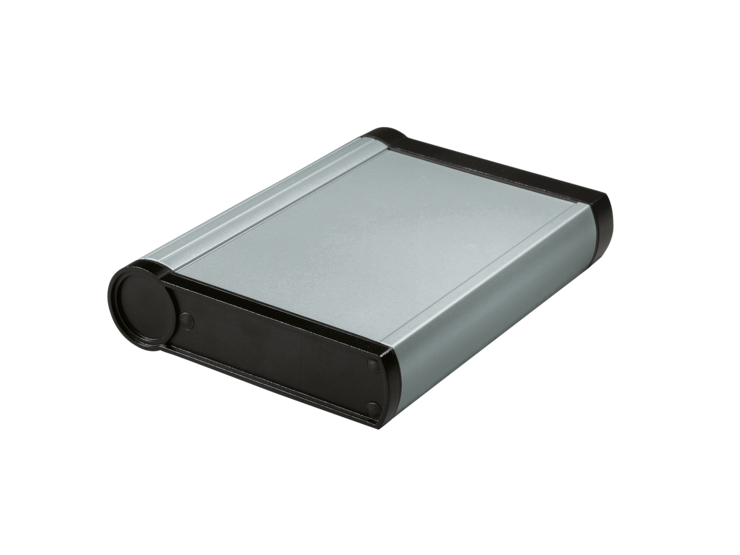

mobilCASE
Custodia portatile in profili estrusi di alluminio
IP 54
IP 65
- Disponibile in tre larghezze, realizzabile in lunghezza con una precisione al millimetro
- Utilizzabile anche come contenitore per parete o a colonna
- Vano batteria integrato
Descrizione del prodotto
mobilCASE è una gamma moderna ed ergonomica di custodie realizzate con estrusi di alluminio, ideali per strumenti elettronici portatili e per unità di comando mobili per macchine/robot. Sono disponibili tre larghezze standard per coprire un’ampia varietà di applicazioni e possono inoltre essere fornite in lunghezze personalizzate. Ogni custodia è composta dal profilo di alluminio (monoblocco o a due sezioni) e da due coperchi terminali, forniti con guarnizioni di tenuta stampate in TPE e un kit di viti. Sono disponibili diversi kit di coperchi terminali e accessori per differenti impieghi e installazioni.
Panoramica del prodotto
| Immagine | Nome dell'articolo | Tipo | Codice articolo | Lunghezza | Larghezza | Altezza | Richiesta | Dettagli |
|---|---|---|---|---|---|---|---|---|
 | mobilCASE | Profil P 80-1-120 | 250.080.120 | 120 | 120 | - | Dettagli | |
 | mobilCASE | Profil P 80-1-160 | 250.080.160 | 160 | 120 | - | Dettagli | |
 | mobilCASE | Profil P 100-1-160 | 250.100.160 | 160 | 140 | - | Dettagli | |
 | mobilCASE | Profil P 100-1-200 | 250.100.200 | 200 | 140 | - | Dettagli | |
 | mobilCASE | Profil P 130-1-180 | 250.130.180 | 180 | 170 | - | Dettagli | |
 | mobilCASE | Profil P 130-1-240 | 250.130.240 | 240 | 170 | - | Dettagli | |
 | mobilCASE | Profil P 80-2-120 | 251.080.120 | 120 | 120 | - | Dettagli | |
 | mobilCASE | Profil P 80-2-160 | 251.080.160 | 160 | 120 | - | Dettagli | |
 | mobilCASE | Profil P 100-2-160 | 251.100.160 | 160 | 140 | - | Dettagli | |
 | mobilCASE | Profil P 100-2-200 | 251.100.200 | 200 | 140 | - | Dettagli | |
 | mobilCASE | Profil P 130-2-180 | 251.130.180 | 180 | 170 | - | Dettagli | |
 | mobilCASE | Profil P 130-2-240 | 251.130.240 | 240 | 170 | - | Dettagli |
Dati tecnici
| Dimensioni dei contenitori | 3 larghezze standard (80, 100, 130 mm) in 2 versioni |
| Ulteriori informazioni | Incavo integrato nel coperchio per la tastiera tattile o piastre frontali |
| Coperchio piatto o coperchio con colletto per l'alloggio delle interfacce | |
| In opzione: Adattatore con collegamento a vite M16 per un'alimentazione elettrica esterna In opzione: Fermi a clip per fissare il contenitore mobile a parete o sulla macchina In opzione: Versione a colonna con giunto per la combinazione di 2 profili (anche con sezioni diverse) | |
| In opzione: Cinghia a tracolla con gusci di protezione per le applicazioni mobili | |
| In opzione: Supporto a parete/colonna orientabile con staffa di montaggio regolabile, coperchio piatto incluso | |
| In opzione: Supporto batteria per 2 o 4 mignon | |
| Materiale/Colore | Profilo in alluminio trafilato AL Mg Si 0,5 / DIN 17615 |
| Verniciatura alle polveri, metallizzato argento | |
| In opzione: Anodizzato | |
| Coperchio (in 2 versioni): Lega in zinco pressofuso GD-Zn AL 4 CU 1 / DIN EN 12844 | |
| Verniciato alle polveri RAL 9005 In opzione: Colori speciali | |
| Fissaggio | In opzione: Fermi a clip per fissare il contenitore a parete o sulla macchina |
| In opzione: Supporto orientabile a parete o a colonna, staffa di montaggio inclusa | |
| Componenti interni | Per larghezze di schede madri 80/100 (scheda europea)/130 mm |
| Classe di protezione | Profilo monoblocco IP 65 / EN 60529 |
| Profilo in due parti IP 54 / EN 60529 | |
| Versione a colonna IP 54 / EN 60529 | |
| Guarnizione | Coperchio: Guarnizione fustellata in TPE, priva di silicone |
| Profilo: Guarnizione circolare in cloroprene (CR) | |
| Viti del coperchio | Acciaio temperato 1.4567 |
| Assistenza ROLEC | Avvaletevi della nostra offerta full-service per contenitori pronti all'installazione |
