technoDISC
- Il primo contenitore rotondo ASA+PC a livello mondiale per l'elettronica industriale
- Alveolo integrato per l'alloggio della tastiera tattile o di piastre frontali
- Fissaggio del contenitore senza apertura del coperchio
Descrizione del prodotto

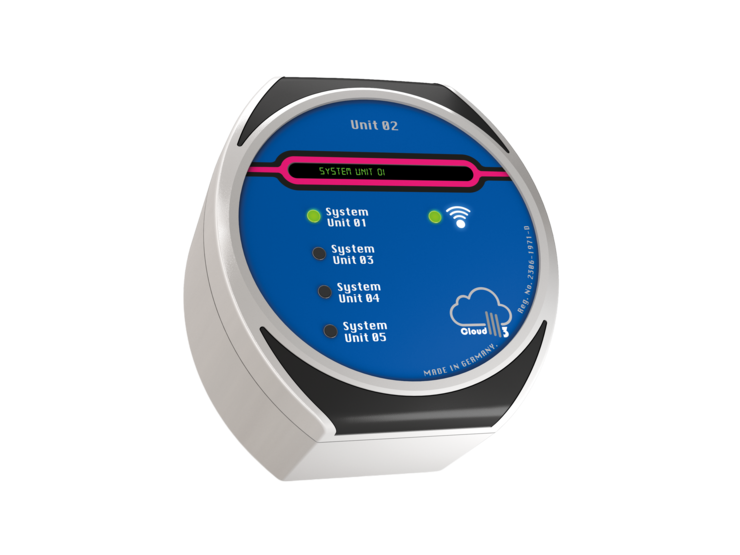

technoDISC è una gamma unica di custodie in plastica ad alte prestazioni per l’elettronica industriale. È particolarmente adatta per applicazioni Industry 4.0 e IoT.
La forma circolare conferisce alla custodia un aspetto moderno e accattivante. Le viti di chiusura come i canali di fissaggio sono nascoste da clip a innesto grigio antracite, che contribuiscono a un design pulito ed esteticamente uniforme.
Nel coperchio è presente un ribassamento per l’alloggiamento di una tastiera a membrana, una piastra frontale o un’etichetta prodotto.
technoDISC è disponibile in quattro dimensioni standard con ampio spazio interno per PCB e componenti elettronici. La custodia può essere montata senza aprire il coperchio utilizzando i canali di fissaggio separati, a garanzia che l’elettronica al suo interno rimanga sempre protetta. Nel coperchio e nella base sono presenti torrette di fissaggio per il montaggio di PCB, piastre di montaggio o altri componenti elettronici.
Possiamo fornire le custodie technoDISC completamente personalizzate in base alle vostre specifiche esigenze
Panoramica del prodotto
Dati tecnici
| Dimensioni | 4 |
| Ulteriori informazioni | Ribassamento integrato nel coperchio per tastiera a membrana, piastra frontale o etichetta |
| Ampia gamma di accessori | |
| Custodia | ASA+PC, simile a RAL 7035 |
| Materiale speciale su richiesta | |
| Inclinazione dello stampo di 2° per l’estrazione del pezzo stampato: le dimensioni della circonferenza interna diminuiscono di 2° verso la base della custodia | |
| Coperture di design a innesto, plastica poliossimetilene (POM), RAL 7016 | |
| Infiammabilità | UL 94 V-0 |
| Fissaggio | Canali di fissaggio separati dall’area interna della custodia; montaggio possibile a custodia chiusa |
| Montaggi interni | Torrette per viti autofilettanti sulla base e nel coperchio |
| Grado di protezione | IP 66 / EN 60529 |
| Opzionale: IP 67 / EN 60529 | |
| Guarnizione | Stampata in silicone |
| Opzionale: guarnizione EMC | |
| Viti del coperchio | Acciaio inox 1.4567, imperdibili |
| Servizio ROLEC | Approfittate della nostra offerta completa di personalizzazione, per custodie pronte all’installazione |
Domande frequenti
La scelta del materiale giusto per l'involucro dipende dall'applicazione e dalle condizioni ambientali. In linea di massima si utilizzano involucri in alluminio, plastica o poliestere. Ogni materiale possiede caratteristiche specifiche ed è adatto a diversi campi di applicazione.
Nella scelta giocano un ruolo, tra gli altri, i seguenti fattori:
• Impiego in ambienti interni o esterni
• Radiazione UV, umidità e temperatura
• Agenti chimici
• Sollecitazioni meccaniche
• Grado di protezione richiesto
I nostri esperti saranno lieti di aiutarvi a scegliere il materiale ottimale per la vostra applicazione.
Il grado di protezione richiesto dipende dalle condizioni ambientali a cui è esposto l'involucro. A seconda del prodotto, ROLEC offre gradi di protezione che vanno da IP 54 a IP 69K, fornendo così soluzioni per le applicazioni più disparate: dagli ambienti di produzione polverosi fino alla pulizia ad alta pressione.
Le custodie ROLEC sono progettate per un impiego continuativo in ambienti industriali difficili. La resistenza meccanica è descritta, tra l’altro, dal gradodiprotezioneIK e dipende dal materiale, dalla forma costruttiva e dal campo di applicazione.
Saremo lieti di consigliarvi la soluzione più adatta alle vostre esigenze meccaniche.
Sì. Su richiesta, consegniamo l’alloggiamento completamente lavorato e pronto per il montaggio.
La nostra gamma di servizi comprende, tra l’altro:
• foratura, fresatura e filettatura
• ritagli per display e elementi di comando
• integrazione di componenti HMI
• incisioni, serigrafia e stampa digitale
• finiture superficiali personalizzate
In questo modo riceverete una soluzione completa e pronta per l’installazione da un unico fornitore.
La resistenza di un alloggiamento dipende dal materiale utilizzato e dalle rispettive condizioni di impiego.
Tra i fattori che influiscono figurano, ad esempio:
• Sostanze chimiche e detergenti
• Raggi UV
• Umidità e acqua salata
• Temperatura
• Sollecitazioni meccaniche
Il vostro referente personale vi aiuterà a scegliere il materiale più adatto alla vostra applicazione.
A seconda del prodotto, sono disponibili diverse omologazioni e certificazioni.
Tra queste figurano, tra l'altro:
• Gradi di protezione IP
• Omologazione UL
• Omologazione DNV
• Omologazione CSA
Saremo lieti di verificare caso per caso quali certificazioni sono disponibili per il prodotto da voi richiesto.
Sì. Oltre alla nostra ampia gamma standard, offriamo numerose possibilità di personalizzazione.
Particolarmente flessibili sono, ad esempio, le nostre serie:
• multiPANEL
• profiPANEL
• mobilCASE
Inoltre, in casi specifici realizziamo anche dimensioni speciali su misura per il progetto e strutture personalizzate in base alle esigenze del cliente.
Sì. Molti alloggiamenti ROLEC sono ideali per l’uso con tastiere a membrana, poiché nel coperchio è già integrata un’incavatura apposita per l’alloggiamento di tali tastiere.
Su richiesta, forniamo la custodia desiderata completa di tastiera a membrana su misura e di ulteriori componenti quali vetri per display o pellicole frontali. Tutti gli elementi vengono adattati con precisione alla vostra applicazione e montati a regola d’arte.
Sì. ROLEC offre diversi metodi per la marcatura durevole e di alta qualità dei vostri alloggiamenti.
Tra questi figurano, tra l’altro:
• Serigrafia
• Stampa digitale
• Incisioni
• Loghi aziendali e marcature personalizzate
La marcatura viene adattata con precisione alla vostra identità aziendale e alle vostre esigenze tecniche.
Sì. Data la vasta gamma di serie di involucri, materiali e opzioni di configurazione, le consigliamo vivamente di richiedere una consulenza personalizzata.
I nostri esperti vi aiuteranno a scegliere la soluzione di alloggiamento più adatta e vi accompagneranno dall’idea iniziale al prodotto finito. In molti paesi vi offriamo anche una consulenza direttamente in loco. Trovate qui i vostri referenti personali.
Sì. Oltre a un ampio programma standard, ROLEC sviluppa e produce anche soluzioni di alloggiamenti personalizzate per le applicazioni più disparate.
A seconda del progetto, realizziamo tra l’altro:
• Lavorazioni personalizzate •
Dimensioni speciali
• Colori e finiture speciali
• Scritte personalizzate
• Integrazione di elementi di comando e display
• Soluzioni complete pronte per il montaggio
Già a partire da piccole quantità, sviluppiamo insieme a voi una soluzione perfettamente adeguata alle vostre esigenze.
Sì. ROLEC offre speciali involucri EMC che proteggono in modo affidabile i componenti elettronici sensibili dalle interferenze elettromagnetiche. Le serie conFORM e conTROL sono involucri standard EMC unici nel loro genere, per i quali non è necessaria alcuna costosa soluzione di tenuta aggiuntiva.
A seconda del prodotto, vengono inoltre utilizzati diversi sistemi di schermatura, ad esempio guarnizioni conduttive o uno speciale rivestimento EMC. Ciò rende molti dei nostri alloggiamenti particolarmente adatti ad applicazioni con elevati requisiti di compatibilità elettromagnetica. Saremo lieti di consigliarvi nella scelta della soluzione EMC più adatta alle vostre esigenze!
I tempi di consegna dipendono dalla serie di alloggiamenti scelta e dall’entità della lavorazione richiesta. Molti alloggiamenti standard sono disponibili in tempi brevi. Le soluzioni personalizzate che prevedono lavorazioni meccaniche, marcature o assemblaggi richiedono, a seconda del progetto, un po’ più di tempo.
Grazie al nostro stabilimento di produzione in Germania e a processi produttivi efficienti, siamo in grado di realizzare anche progetti personalizzati in tempi brevi. Saremo lieti di comunicarvi i tempi di consegna per la versione da voi richiesta.
Sì. Su richiesta, ROLEC vi fornirà molto più di un semplice involucro vuoto.
Ci occupiamo, tra l’altro, di:
• la lavorazione meccanica
• il montaggio dei componenti
• l’installazione dei pannelli display
• l’integrazione di tastiere a membrana
• il montaggio di componenti HMI
• scritte personalizzate e finiture superficiali
Riceverete una soluzionecompleta pronta per l’installazione, perfettamente adattata alla vostra applicazione. In questo modo ridurrete il lavoro di montaggio, risparmierete tempo e potrete avvalervi di un unico referente durante l’intero progetto.
Per l’impiego all’aperto, ROLEC offre diverse serie di involucri in alluminio, plastica o poliestere. La scelta della soluzione più adatta dipende dalle specifiche condizioni ambientali, quali ad esempio i raggi UV, l’umidità, la temperatura o gli agenti chimici.
Molte delle nostre custodie soddisfano elevati gradi di protezione fino a IP 69K e sono progettate appositamente per un impiego all’aperto a lungo termine. Saremo lieti di assistervi nella scelta della soluzione di custodia più adatta.
Sì. Molti involucri ROLEC sono progettati per un impiego prolungato all’aperto e presentano un’elevata resistenza ai raggi UV.
A seconda della serie di involucri, vengono utilizzati materiali appositamente selezionati o rivestimenti superficiali di alta qualità che preservano a lungo termine il colore, la funzionalità e la stabilità anche in caso di intensa esposizione solare. Saremo lieti di fornirvi una consulenza personalizzata per individuare la versione più adatta alla vostra applicazione.
L'intervallo di temperatura ammesso dipende dalla serie di involucri e dal materiale utilizzato.
A seconda della versione, i nostri alloggiamenti sono adatti sia a temperature ambiente molto basse che elevate. Oltre al materiale, anche le guarnizioni, le superfici e la posizione di montaggio influenzano l'intervallo di temperatura ammesso.
Saremo lieti di consigliarvi l'alloggiamento più adatto alle vostre condizioni di utilizzo.
Le custodie ROLEC presentano di norma gradi di protezione molto elevati. A seconda della serie, sono disponibili i gradi di protezione IP 66, IP 67, IP 68 (1,2 m; 2 h) e IP 69K, che garantiscono una protezione affidabile contro acqua e polvere.
L’idoneità di un involucro agli spruzzi d’acqua, all’immersione temporanea o alla pulizia con getto d’acqua ad alta pressione o a vapore dipende dal grado di protezione specifico. Saremo lieti di assistervi nella scelta della classe di protezione IP più adatta.
ROLEC offre involucri industriali realizzati in diversi materiali, per soddisfare in modo ottimale le applicazioni più disparate.
Tra i materiali utilizzati figurano:
• alluminio
• poliestere (GFK)
• ASA
• ABS
Ogni materiale possiede caratteristiche specifiche in termini di stabilità, resistenza alla corrosione, resistenza ai raggi UV, peso e resistenza chimica. Insieme troveremo la soluzione più adatta alla vostra applicazione.
Sì. Su richiesta, saremo lieti di fornirvi un campione dei nostri prodotti.
Inoltre, vi supportiamo nello sviluppo di prototipi e ne curiamo la realizzazione, comprese le lavorazioni meccaniche, la marcatura o le finiture personalizzate. In questo modo è possibile verificare in modo affidabile la vestibilità e la funzionalità già prima della produzione in serie.
